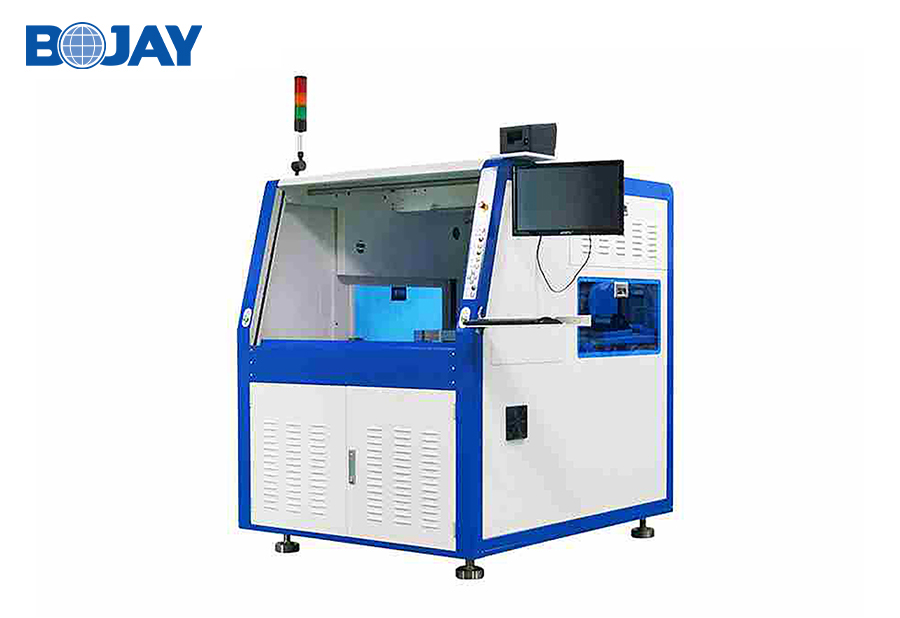

微针自动化测试设备 | FPC
SMT前的FPC整版量产自动化测试
- 产品详情
- 文件下载
主要特点
● 精确检测高密度柔板(可测最小pad0.05mm，最小测试间距：0.07mm)
● 提供了快捷的检测速度及快速换模方式 (检测速度：≦1.2s/1 product)
● 采用扭矩压合测试模式，上下模视觉引导定位
● 柔性智能控制模式可支持离线转在线生产
产品参数
产品类型 | 柔性电路板微针测试 |
外尺寸 | 1386 * 1070 * 1600mm (L*W*H) |
DUT(mm) | 400mm * 300mm（最大） 70mm * 150mm（最小） |
可测最小pad | 0.05mm |
最小测试间距 | 0.07mm |
重复定位精度 | ±5μm |
检测速度 | ≦1.2s/1 product |
换线时间 | 已有机种切换＜15分钟 新机种＜2小时 |
测试点数 | 可兼容4096针点数 |
视觉定位系统 | 工业CCD |
测试精度 | 两线测试 10Ω - 50Ω（10mA） Accuracy：+/-5Ω 50Ω- 10KΩ (1mA) Accuracy：+/-10% 四线测试 0.001Ω – 0.01Ω (100mA ) Resolution:0.001Ω 0.01Ω – 1Ω (50mA ) Accuracy：+/-10% 1Ω - 100Ω (10mA) Accuracy：+/-10% |
