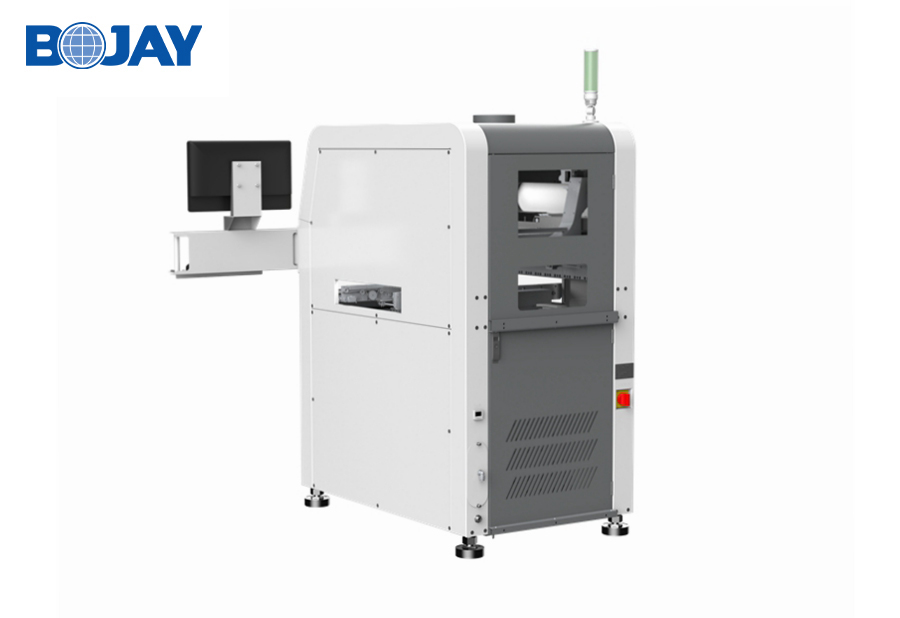

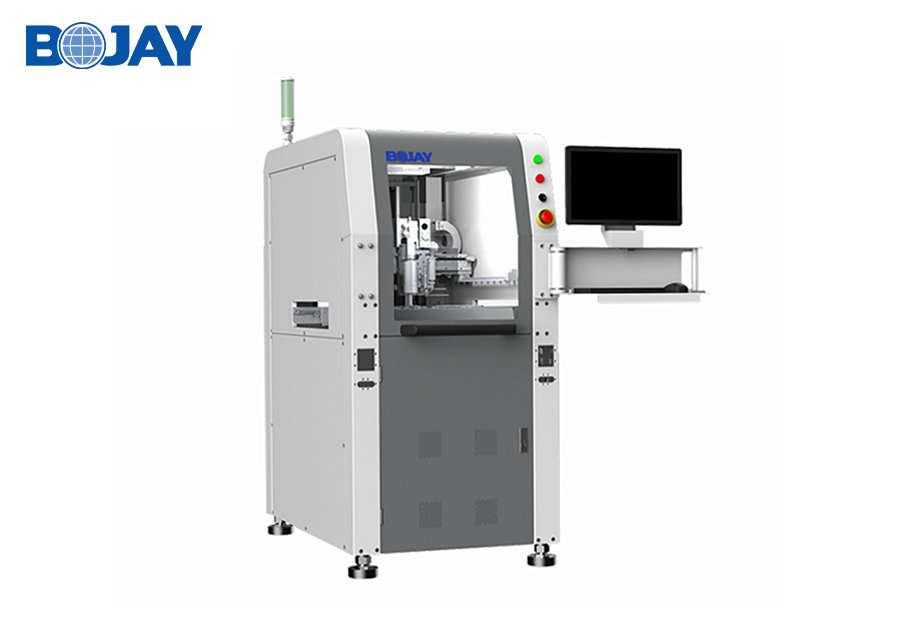

高精度在线式单轨点胶机 | D3380
广泛应用于半导体，电子制造，医疗，生化，汽车，LED等行业
- 产品详情
- 文件下载
主要特点
● 高精度、高速度
速度可达 1m/s、加速度 1G；可靠的轴系设计，实现um级别的重复定位精度；行业领先的位置触发模式点胶，兼容时间-速度模式点胶
● 智能闭环控制
胶量点数闭环控制系统、更高精度的胶量控制；视觉智能识别定位，兼具飞行拍照功能；RGB三通道光源控制系统
● 数字式控制系统
软件高度集成，配置模块参数均可通过软件控制；阀体、气压等执行机构均可参数量化控制
● 占地面积
降低总体拥有成本，更合理地机台外观设计、减少工厂占地面积
产品参数
产品系列 | 单位 | D3380-A | ||
产品类型 | 高精度在线式单轨点胶机 | |||
规格参数 | 产品尺寸（W*D*H） | mm | 738*1150*1880 | |
产品重量 | kg | 880 | ||
轴系参数 | XY轴 | / | 直线电机 | |
Z轴 | / | 伺服电机+高精度研磨丝杠 | ||
点胶范围（XYZ） | mm | 350*400 | ||
重复定位精度（XY） | µm | ±8 | ||
重复定位精度（Z） | µm | ±20 | ||
最大速度（XY） | m/s | 1 | ||
最大加速度（XY） | G | 1 | ||
控制模块 | 控制方式 | / | 工业电脑+运动控制卡 - 高级版 | |
相机 | 类型 | / | 工业CCD（支持飞行拍照功能） | |
像素 | / | 130 W | ||
视野 | mm | 10*10 | ||
光源 | / | WRB三通道频闪光源控制系统(RGB可选配) | ||
激光测高系统 | 测量范围 | mm | ±15 | |
光斑大小 | mm | D=0.07 | ||
重复精度 | µm | ±30µm（可选配更高） | ||
称重模块 | 分辨率 | mg | 0.1 | |
最大称重 | g | 220 | ||
软件 | / | 基于Windows操作平台自主开发软件 | ||
轨道模块 | 轨道数量 | / | 单轨 | |
轨道高度 | mm | 910±20 | ||
轨道最大宽度 | / | 410 | ||
轨道最小宽度 | / | 55 | ||
轨道传输方向 | / | 左→右；右→左； | ||
/ | 左→左；右→右； | |||
轨道承重 | kg | ≤1.5 | ||
外围输入 | 电源 | 电压 | VAC | 220 |
频率 | HZ | 50 | ||
功率 | KW | 1.7 | ||
气源 | Mpa | 0.6 | ||
扩展通讯 | 阀体通讯 (支持阀体） | / | 支持压电喷射阀、气动喷射阀、螺杆阀等不同阀体 | |
上下游通讯协议 | / | SMEMA | ||
设备报警 | 安全门 | / | 安全门锁 | |
胶量，称重报警 | / | 点胶软件监控 | ||
胶量传感器 | / | 硬件+软件监控 （选配） | ||
清洁维护模块 | 真空清洁 | / | 非接触式清洁喷嘴 | |
旋转擦拭 | / | 接触式擦拭喷嘴（选配） | ||
舍点台 | / | 点胶前舍点 | ||
