TRI平台测试解决方案
TR518、TR5001压床夹具
TR8001 真空、气动夹具
TR8001 Dual Stage、Dual Well 夹具
测试速度快
结构简单，易于维护
夹具价格相对较低，制作容易，交期短
- 产品详情
- 文件下载
TR518、TR5001压床夹具参数
设计标准 | 标准 KIT 载板铣让位工艺 缩孔技术 |
气压要求 | 气压: 0.6-0.7 Mpa |
外形尺寸 | 650(L) * 500(W) * 195(H)mm |
最大可测板尺寸 | 520(L) * 350(W)mm |
最多可测点数 | 3328pcs |
重量 | 15-32KG |
颜色 | 灰色 |
主要材料 | 纤维板&铁板 |

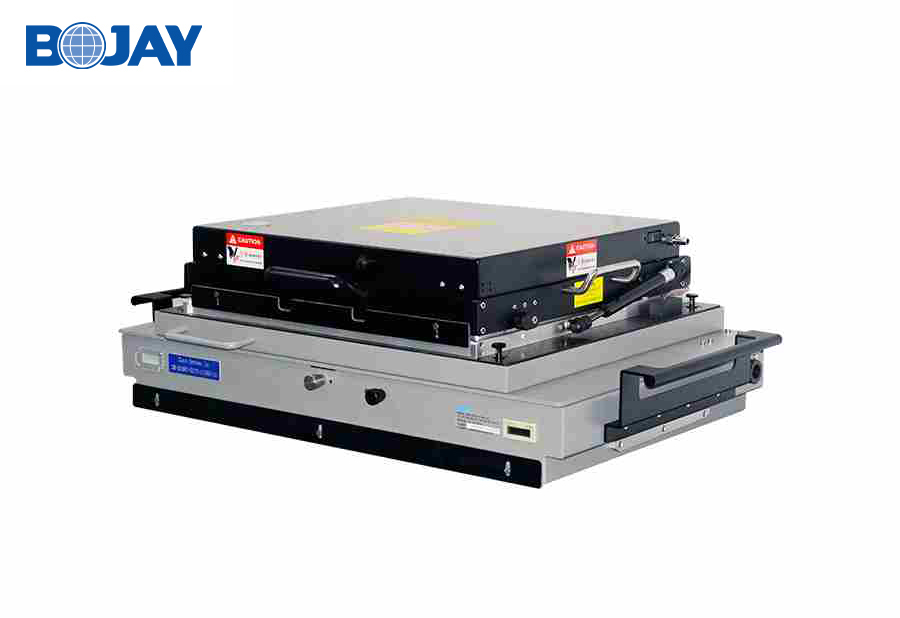

TR8001真空夹具
设计标准 | 标准 KIT 载板铣让位工艺 缩孔技术 |
真空要求 | 真空度: 0.6-0.8 bar |
标准外形尺寸 | 886(L) * 546(W) * 245(H)mm |
最大可测板尺寸 | 500(L) * 400(W)mm |
最大可测点数 | 3584pcs |
重量 | 50KG |
颜色 | 黑色&灰色 |
主要材料 | 铝合金&纤维板 |
